Шприцы для хроматографии

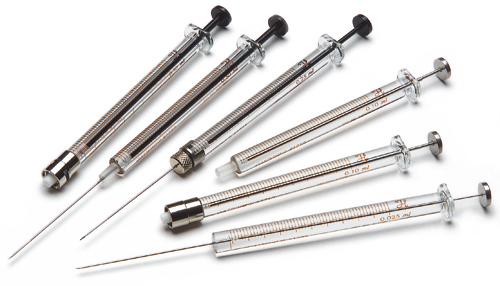

Шприцы и микрошприцы  компании Hamilton (Гамильтон, Швейцария)  около полувека  производятся  для точного и качественного  дозирования микролитровых объемов жидкости и газов.

Брошюра с  подробным описанием  шприцев Hamilton

Сводная таблица основных характеристик шприцов

GASTINGHT- газоплотные шпицы (непроницаемые для жидкости и газа) из боросиликатного стекла c плотно подогнанным плунжером и точной инертной тефлоновой прокладкой,создающей  непроницаемое соединение с корпусом шприца. При движении плунжер полностью очищает внутреннюю поверхность корпуса шприца от остатков образца.В газоплотных шприцах  жидкость соприкасаются только c инертными материалами: со стеклом и тефлоновым уплотнителем.

MICROLITER - шприцы из боросиликатного стекла с индивидуально подобранным плунжером, выполненным из стали .Идеальны для однородных образцов, которые не склонны давать осадочные отложения, прилипающие к стеклу.

Четыре вопроса, на которые надо ответить чтобы правильно выбрать шприц.

1-Каково агрегатное состояние образца?

Если образец газообразный, то необходимо использовать Gastinght микрошприцы следующих серий: 1000,1700, 1800.

Если образец жидкий, то можно  выбирать как стандартные шприцы (серий: 600,700,800,900), модифицированные шприцы (серии 7000) так и газоплотные шприцы (серий: 1000,1700, 1800).

2-Какой объем дозируемой пробы?

Газообразный образец:

Жидкий образец:

3-Какой  выбрать тип крепление иглы со шприцом?

Шприцы, поставляемые с иглами: N, NR, KH, SN, RN, RNR, LTN, LTSN , SL

Шприцы, поставляемые без игл: RN without needle, LT, TLL, TLLX, TLL-XL, DX, C, CX, C-XP, AD, DAD

Неразъемное соединение иглы к корпусу шприца
Цементированный иглы не рекомендуется для использования с галогеносодержащими  растворителями, такими как хлористый метилен.
	N (Cemented Needle) - игла из нержавеющей стали, прикрепленная  неразъемным соединением в корпусе шприца таким образом, что ее начало совпадает с нулевым делением шкалы шприца. NR (Special Needle Rheodyne) - игла из нержавеющей стали, прикрепленная неразъемным соединением в корпусе шприца таким образом, что ее начало совпадает с нулевым делением шкалы шприца. Размеры иглы   для инжектора Rheodyne: длина 2’’(51 мм), внешний диаметр 0,72мм, кончик иглы – тупой.
	LTN (Luer Tip Needle) - игла, запрессованная в коническом окончании шприца (тип "Луер"), обеспечивающим более полный захват иглы, таким образом, что ее начало совпадает с нулевым делением шкалы шприца.
Игла со съемным резьбовым соединением  на корпусе шприца
	RN (Removable Needle) - игла со съемным резьбовым креплением на шприц. Так же, как и игла типа N, имеет начало совпадающее с нулем шкалы шприца, что обеспечивает нулевой «мертвый» объем. Иглы этого типа взаимозаменяемы для шприцов объемом 5 - 100 мкл и 250 мкл - 10 мл.  RNR (Removable Needle Rheodyne) - игла со съемным резьбовым креплением на шприц. Так же, как и игла типа N, имеет начало совпадающее с нулем шкалы шприца, что обеспечивает нулевой «мертвый» объем. Иглы этого типа взаимозаменяемы для шприцов объемом 5 - 100 мкл и 250 мкл - 10 мл. Размеры иглы   для инжектора Rheodyne: длина 2’’(51 мм), внешний диаметр 0,72мм.
	RNFS (Removable Needle Fused Silica) – игла из расплава кремния, со съемным резьбовым креплением на  корпус шприца. RNTF (Removable Teflon Needle) - тефлоновая гибкая игла для работы с агрессивными средами, со съемным резьбовым креплением на  корпус шприца
	SL (Sample Lock) – к корпусу шприца прикреплен неразъемный поворотный клапан, запирающий образец. Игла со съемным резьбовым креплением на шприц. Предназначен для работы с газами: аспирирование, хранение и дозирование.
	KH  (Knurled Hab) - игла со съемным резьбовым креплением на корпус шприца с рифленой втулкой, используется только в шприцах 7000 серии. Рифленая втулка позволяет производить до 6000 введений под давлением, и снабжена устройством позволяющим повторять ведение пробы на одну и ту же глубину ,ипа N, имеет начало совпадающее с нулем шкалы шприца, что обеспечивает нулевой «мертвый» объем. Иглы этого типа взаимозаменяемы для шприцов объемом 5 - 100 мкл и 250 мкл - 10 мл.
Шприцы с окончанием  типа Luer
	LT (Luer Tip) - шприц имеет коническое окончание типа "Луер". Может использоваться для температур до 100оС. Шприцы этого типа поставляются без игл. Рекомендуется использовать Kel-F иглы, имеющие герметически уплотненное тефлоновое соединительное звено.
	TLL, TLLX (Teflon Luer Lock) – шприц с тефлоновым  наконечником типа "Луер", со втулкой с двумя прорезями для более четкой фиксации иглы. Шприцы поставляются без игл. Для данного типа шприцов рекомендуется использовать иглы типа N, соединительный разъем которых выполнен из никелированной латуни, или типа Kel-F (KF), имеющие герметически уплотненный тефлоновый соединительный разъем. Допускается нагрев до 50оС

 4- Какая игла подходит для технического приложения?

Форма кончика иглы:

    Pst 2 - игла имеет кончик, срезанный по углом 10-12 ° и слегка согнутый для предотвращения засорения при пробивании септ крышек. Это стандартный тип кончика иглы подходит

                                для всех газохроматографических применений.

    Pst 3 - тупая игла,90° в основном предназначенная для ВЭЖХ шприцов. Рекомендуется для приложений, в которых требуется точное дозирование.

   Pst 4 - игла имеет кончик, срезанный по углом 10-12°, и предназначена для использования в ветеринарии и медицине.

    Pst 5 - игла с заваренным кончиком конической формы и боковым выходным отверстием. Предназначена для лучшей защиты от засорения при прокалывании материалов.

   AS (AutoSample) - игла с конусовидным кончиком 8°для использования в автосамлерах для газовой хроматографии.

Electro-tapered - игла с электрически обработанной поверхностью более высокого класса шероховатости.

Длина иглы:

Стандартная длина иглы -51мм (2")

В шприцах серии 7000-70 мм (2.75")
Толщина иглы:

Типы игл:

Стандартные - изготавливаются из нержавеющей стали. Имеют длину (обычно) 51 мм и форму кончика типа pst 2, pst 3.

Платиновые - для агрессивных сред.

Покрытые тефлоном - покрыты тефлоном с внешней стороны для снижения кросс-контаминации.

Тефлоновые иглы - представляют собой тефлоновую трубку и тип соединений RN, LT и TLL.

Из расплава кремния - изготовляются вытягиванием из расплава кремния и покрыты полиамидом. Внутренняя поверхность иглы инертна. Используются для прямого впрыска в газохроматографические колонки.

Сменные иглы

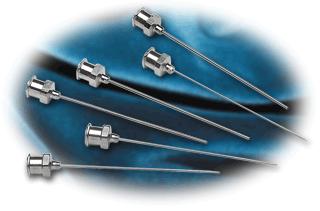

N (Metal Hub) - cтальная игла с металлической втулкой (латунь, покрытая никелем). Подходит для шприцев с окончанием LT и TLL. Стандартная длина иглы 2" (51 мм). Поставляются в упаковке по 6 штук.

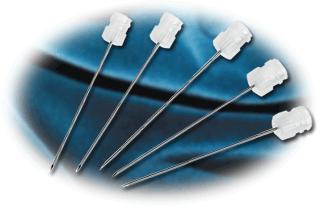

KF (Kel-F Hub) - стальная игла с втулкой из полимера Kel-F. Подходит для шприцев с окончанием LT и TLL. Стандартная длина иглы 2" (51 мм). Поставляются в упаковке по 6 штук.

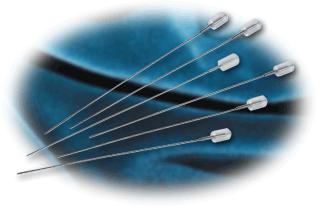

RN (Removable Needle) – сменная игла с резьбовым соединением для шприцев с окончанием RN. Стандартная длина иглы 2" (51 мм). Поставляются в упаковке по 6 штук.

Некоторые рекомендации по эксплуатации шприцев.

1. При работе необходимо держать шприц за верхнюю часть корпуса или же за  шляпку поршня шприца, так как это предотвращает изменение объема вводимой пробы (расширение объема пробы, в  результате частичного разогрева корпуса шприца под действием тепла кожи пальцев).
2. При заборе пробы в шприц необходимо полностью погрузить кончик иглы шприца в жидкость, так как это предотвращает  попадание воздуха.
3. Если случайно поршень шприца был удален из корпуса шприца, в этом случае необходимо насухо вытереть его фильтровальной бумагой и вставить обратно. Затем  несколько раз  прокачать через весь шприц дистиллированную воду или ацетон. В случае использования шприца серии GASTIGHT  с поршнем TEFLON PTFE , то прежде чем вставлять поршень в корпус шприца необходимо его смочить дистиллированной водой.
4. Избегайте касания поршня руками, так как это приводит к засаливанию не только поршня, но и корпуса шприца, и как следствие уменьшается срок службы шприца.
5. Чистый шприц не требует никаких смазочных процедур. Смазочные материалы могут вызвать разнообразные проблемы, включая: взаимное загрязнение различных частей шприца, выпадение поршня шприца, а также повреждение внутренней части корпуса шприца.

6. Шприцы серии GASTIGHT нуждаются в тщательной и регулярной очистке для удаления отложений, которые могут оставить бороздки на тефлоновом наконечнике шприца и привести к его протеканию. Для шприцов серии GASTIGHT допускается замена плунжера. Не следует вставлять новый плунжер в корпус шприца, который всё ещё содержит отложения, так новый плунжер точно также выйдет из строя всего после нескольких перемещений. Важно помнить, что из-за повышенного трения, вызванного плотным соединением, тефлоновый наконечник плунжера в любом случае со временем износится и потребуется замена плунжера.

7. MICROLITER - шприцы   идеальны для однородных образцов, которые не склонны давать осадочные отложения, прилипающие к стеклу.При правильном обращении со шприцем износ плунжера минимален, поэтому шприцы MICROLITER имеют практически неограниченный срок эксплуатации. Однако, при работе с неоднородными образцами нужно особенно тщательно очищать шприц после каждого использования. В некоторых случаях, даже при тщательной очистке со временем шприц становится грязным. Если величина отложений на стекле превысит допустимые пределы, то плунжер может заклинить. Плунжеры у шприцев серии MICROLITER не подлежат замене, поэтому для работы с неоднородными образцами рекомендуется использовать шприцы серии GASTIGHT.
